Перфорированные пластины: виды, особенности и сферы применения
Пластины — один из наиболее распространённых видов перфорированного крепежа. Они применяются для соединения и крепления элементов конструкций при строительстве деревянных зданий и сооружений, при производстве мебели, а также при проведении электромонтажных, отделочных и ремонтных работ.
Благодаря простоте своей конструкции, прочности и долговечности перфорированные пластины широко востребованы как в частном, так и в крупном промышленном строительстве и сегодня представлены на рынке десятками видов — от классических соединительных пластин до узкоспециализированных анкерных или оконных пластин.
В этой статье мы поговорим об основных видах перфорированных пластин, рассмотрим их особенности, отличия, а также сферы применения и особенности монтажа.
Конструктивно любая перфорированная пластина представляют собой металлическую пластину по всему периметру или в отдельных частях которой нанесена перфорация — отверстия одинакового или разного диаметра, через которые пластина крепится при помощи саморезов, шурупов, гвоздей и другого крепежа.
Перфорированные пластины производятся различных размеров и форм, что позволяет использовать их при решении широкого спектра задач в строительстве и различных отраслях промышленности.
Зачастую перфорированные пластины изготавливаются из углеродистой или низкоуглеродистой стали с дополнительным цинковым покрытием, обеспечивающим надёжную защиту соединения от коррозии и позволяющим использовать пластину на открытом воздухе — в условиях повышенной влажности. Также иногда пластины изготавливаются из алюминия и нержавеющей стали.
Крепёжные или соединительные пластины применяются в строительстве при монтаже деревянных конструкций разного типа. Они активно используются для монтажа стропил, установки декоративных элементов, а также в мебельном производстве. С её помощью создаются надежные соединения с разнообразными вариантами крепления.
Помимо классических крепёжных пластин с толщиной крепежа от 1,8 до 2,5 мм существуют также усиленные версии — с толщиной 3 мм и более. Усиленные и сверхмощные крепёжные пластины применяется для крепления тяжелых деревянных конструкций, в стропильно-подстропильной системе с различными углами наклона и при строительстве деревянных домов.
Перфорация на поверхности крепёжных пластин может быть как одного, так и разных диаметров, что позволяет использовать при монтаже сразу несколько видов крепежа — саморезы, шурупы, анкеры и т.д.
В отличие от других соединительных деталей, для монтажа гвоздевой пластины не требуется дополнительный крепёж. Конструктивно она представляет собой оцинкованную стальную пластину с несколькими рядами шипов. При монтаже шипы впиваются в деревянную поверхность, прочно фиксируя пластину в ней и соединяя элементы конструкции.
Гвоздевые пластина изготавливаются из листовой стали на специальном гидравлическом прессе методом особой холодной штамповки. Это позволяет придать пластине максимальную надежность и долговечность.
Гвоздевые или зубчатые пластины используются в строительстве различных промышленных, коммерческих, жилых, спортивных и других сооружений, а также при изготовлении решётчатых рам и стеновых панелей, при проведении реконструкции зданий и строительстве помещений с большим пролетом.
В зависимости от типоразмера гвоздевые пластины могут иметь различное количество рядов шипов (обычно — от 2 до 16) и высоту шипов до 14 мм.
Анкерные или оконные пластины применяются для установки металлопластиковых окон и дверей. Они позволяют прикрепить оконную раму к любому материалу основания и снизить деформационные напряжений конструкции, связанные с перепадом температурных и влажностных режимов.
Конструктивно анкерные пластины представляют собой полосу со сквозной перфораций, ребрами жёсткости и специальными «ушками» для установки в пазы на раме. После закрепления оконной пластины в ПВХ-профиле производится фиксация с помощью шурупов. В стену же изделие крепится с помощью дюбелей необходимой длины.
Анкерные пластины бывают двух типов:
Неповоротные анкерные пластины же используются при монтаже стандартных окон.
Большинство производитель оконных профилей выпускают собственные модели анкерных пластин, рассчитанных под крепление их продукции. Наиболее распространенными являются анкерные пластины Rehau и KBE.
Мебельные пластины применяются для сборки мебели и соединения деревянных деталей небольшой толщины.
Мебельные пластины представляют собой полосу со сквозной перфорацией — обычно расположенной в один ряд. В отличие от других видов перфорированных пластин, мебельные пластины всегда имеют скруглённые края — для защиты от возможных травм и предотвращения повреждения хрупких элементов мебели.
Мебельные пластины не требуют предварительной врезки и позволяют обеспечить надежное крепление без деформации мебели. Для монтажа пластин обычно используются шурупы.
В этой статье мы рассмотрели самые распространенные виды перфорированных пластин и поговорили об их особенностях и отличиях. Некоторые из перечисленных видов пластин подходят для решения целого ряда задач, а некоторые, такие как анкерные или оконные пластины, представляют собой узкоспециализированный крепёж.
Вне зависимости от конкретного вида, можно выделить следующие преимущества, присущие всем видам перфорированных пластин:
Благодаря простоте своей конструкции, прочности и долговечности перфорированные пластины широко востребованы как в частном, так и в крупном промышленном строительстве и сегодня представлены на рынке десятками видов — от классических соединительных пластин до узкоспециализированных анкерных или оконных пластин.
В этой статье мы поговорим об основных видах перфорированных пластин, рассмотрим их особенности, отличия, а также сферы применения и особенности монтажа.
Общие особенности перфорированных пластин
Конструктивно любая перфорированная пластина представляют собой металлическую пластину по всему периметру или в отдельных частях которой нанесена перфорация — отверстия одинакового или разного диаметра, через которые пластина крепится при помощи саморезов, шурупов, гвоздей и другого крепежа.
Перфорированные пластины производятся различных размеров и форм, что позволяет использовать их при решении широкого спектра задач в строительстве и различных отраслях промышленности.
Зачастую перфорированные пластины изготавливаются из углеродистой или низкоуглеродистой стали с дополнительным цинковым покрытием, обеспечивающим надёжную защиту соединения от коррозии и позволяющим использовать пластину на открытом воздухе — в условиях повышенной влажности. Также иногда пластины изготавливаются из алюминия и нержавеющей стали.
Виды перфорированных пластин
Как мы уже отметили выше, все перфорированные пластины отличаются между собой размером, формой и диаметром перфорированных отверстий. Условно все перфорированные пластины можно разделить на следующие виды:- Крепёжные (соединительные) пластины
- Гвоздевые (зубчатые) пластины
- Анкерные (оконные) пластины
- Мебельные пластины

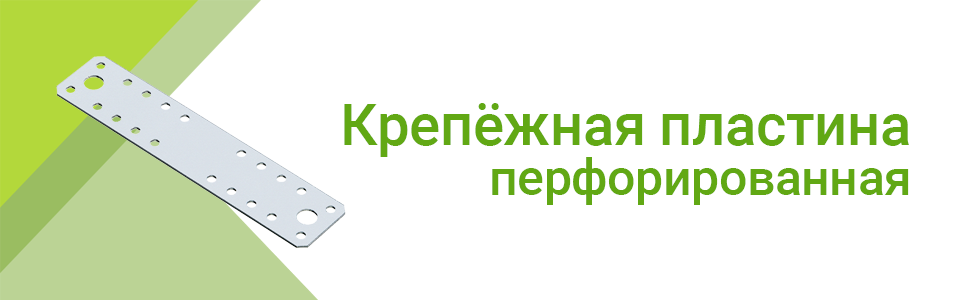

Крепёжные пластины

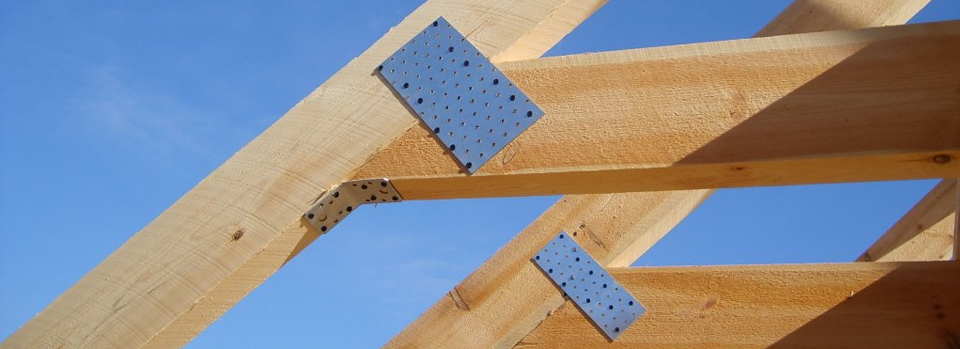

Крепёжные или соединительные пластины применяются в строительстве при монтаже деревянных конструкций разного типа. Они активно используются для монтажа стропил, установки декоративных элементов, а также в мебельном производстве. С её помощью создаются надежные соединения с разнообразными вариантами крепления.
Помимо классических крепёжных пластин с толщиной крепежа от 1,8 до 2,5 мм существуют также усиленные версии — с толщиной 3 мм и более. Усиленные и сверхмощные крепёжные пластины применяется для крепления тяжелых деревянных конструкций, в стропильно-подстропильной системе с различными углами наклона и при строительстве деревянных домов.
Перфорация на поверхности крепёжных пластин может быть как одного, так и разных диаметров, что позволяет использовать при монтаже сразу несколько видов крепежа — саморезы, шурупы, анкеры и т.д.

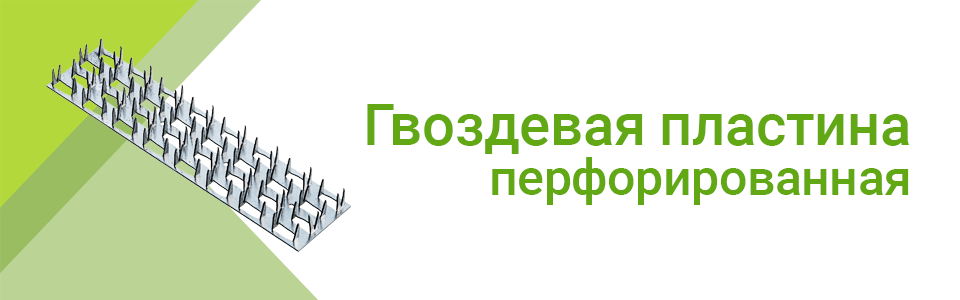

Гвоздевые пластины
В отличие от других соединительных деталей, для монтажа гвоздевой пластины не требуется дополнительный крепёж. Конструктивно она представляет собой оцинкованную стальную пластину с несколькими рядами шипов. При монтаже шипы впиваются в деревянную поверхность, прочно фиксируя пластину в ней и соединяя элементы конструкции.
Гвоздевые пластина изготавливаются из листовой стали на специальном гидравлическом прессе методом особой холодной штамповки. Это позволяет придать пластине максимальную надежность и долговечность.

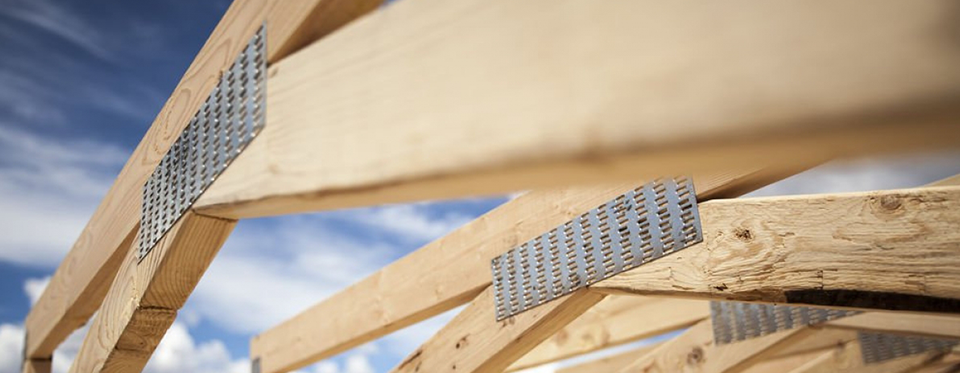

Гвоздевые или зубчатые пластины используются в строительстве различных промышленных, коммерческих, жилых, спортивных и других сооружений, а также при изготовлении решётчатых рам и стеновых панелей, при проведении реконструкции зданий и строительстве помещений с большим пролетом.
В зависимости от типоразмера гвоздевые пластины могут иметь различное количество рядов шипов (обычно — от 2 до 16) и высоту шипов до 14 мм.

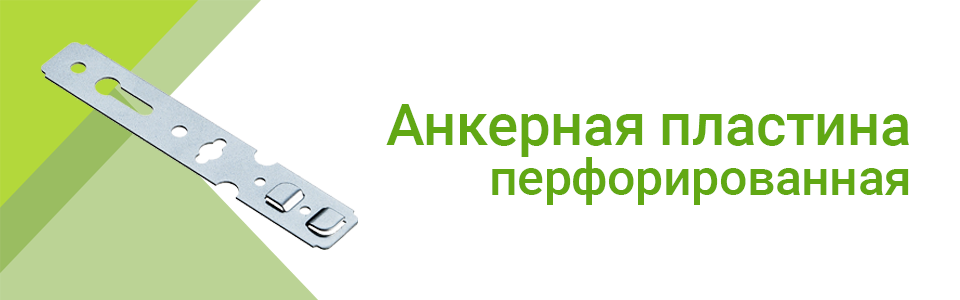

Анкерные пластины
Анкерные или оконные пластины применяются для установки металлопластиковых окон и дверей. Они позволяют прикрепить оконную раму к любому материалу основания и снизить деформационные напряжений конструкции, связанные с перепадом температурных и влажностных режимов.
Конструктивно анкерные пластины представляют собой полосу со сквозной перфораций, ребрами жёсткости и специальными «ушками» для установки в пазы на раме. После закрепления оконной пластины в ПВХ-профиле производится фиксация с помощью шурупов. В стену же изделие крепится с помощью дюбелей необходимой длины.
Анкерные пластины бывают двух типов:
- Поворотные
- Неповоротные
Неповоротные анкерные пластины же используются при монтаже стандартных окон.
Большинство производитель оконных профилей выпускают собственные модели анкерных пластин, рассчитанных под крепление их продукции. Наиболее распространенными являются анкерные пластины Rehau и KBE.

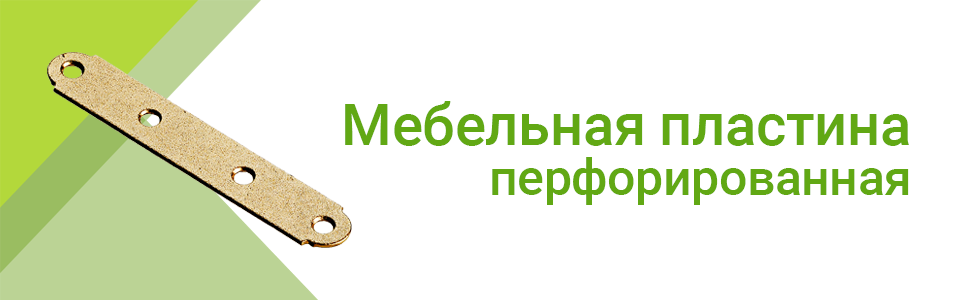

Мебельные пластины
Мебельные пластины применяются для сборки мебели и соединения деревянных деталей небольшой толщины.
Мебельные пластины представляют собой полосу со сквозной перфорацией — обычно расположенной в один ряд. В отличие от других видов перфорированных пластин, мебельные пластины всегда имеют скруглённые края — для защиты от возможных травм и предотвращения повреждения хрупких элементов мебели.
Мебельные пластины не требуют предварительной врезки и позволяют обеспечить надежное крепление без деформации мебели. Для монтажа пластин обычно используются шурупы.
Преимущества перфорированных пластин
В этой статье мы рассмотрели самые распространенные виды перфорированных пластин и поговорили об их особенностях и отличиях. Некоторые из перечисленных видов пластин подходят для решения целого ряда задач, а некоторые, такие как анкерные или оконные пластины, представляют собой узкоспециализированный крепёж.
Вне зависимости от конкретного вида, можно выделить следующие преимущества, присущие всем видам перфорированных пластин:
- Высокая надежность крепления и долгий срок службы. Перфорированные пластины изготавливаются из высокопрочных материалов и способны выдерживать высокие нагрузки.
- Простой и быстрый монтаж. Пластины позволяют значительно упростить и ускорить монтаж деревянных конструкций — без необходимости врезки, использования специального крепежа и инструментов.
- Универсальность. Благодаря наличию множества сквозных перфорированных отверстий, всегда можно выбрать необходимое положение пластины при монтаже.
- Эстетичный внешний вид. Большинство крепёжных пластин изготавливается из углеродистой стали с бесцветным или жёлтым цинковым покрытием, делающим поверхность изделия сплошной — гладкой или слегка шероховатой.
