Скользящие опоры для стропил: виды, преимущества и особенности монтажа
Для строительства частных домов сегодня используются самые разные материалы — от традиционного кирпича и бетона до арболита и ракушечника. Все эти материалы имеют свои достоинства и недостатки. Они отличаются тепло- и звукоизоляцией, прочностью, долговечностью, легкостью монтажа и, конечно, ценой.
Натуральное дерево — один из самых популярных материалов для домостроения, не теряющий своей привлекательности и актуальности и по сей день. Это экологически чистый, доступный и распространённый в наших широтах материал с высокими показателями тепло- и звукоизоляции, прекрасно подходящий для быстрого возведения малоэтажных частных домов.
Пожалуй, главным недостатком использования при строительстве деревянных элементов — бруса, балок или стропил является последующая усадка всей конструкции. Это не позволяет сразу приступить к отделке, а также негативно влияет на прочность и долговечность сооружения.
Для того чтобы решить эту проблему, было разработано несколько универсальных видов крепежа — опор, предназначенных специально для компенсации усадки древесины. В этой статье мы поговорим об одном из видов такого крепежа — скользящих опорах для стропил, а также рассмотрим его основные типы, преимущества и особенности монтажа.
Как же работает скользящая опора? Начать, пожалуй, стоит с «запаса хода» — важнейшей характеристики скользящих опор, зависящей от расстояния выгнутой части стационарной направляющей — между двумя участками с отверстиями для крепления. Именно запас хода обуславливает подвижность опоры и её способность подстраиваться под изменяющиеся размеры и геометрию конструкции. В момент расширения или сужения древесины подвижная часть опоры скользить в пределах доступного запаса хода, компенсируя тем самым деформацию из-за нагрузок и переменной влажности.
Т.к. в процессе эксплуатации скользящая опора подвергается большим нагрузкам, для её изготовления подходят только прочные и надёжные материалы. Обычно таким материалом является низкоуглеродистая оцинкованная сталь. Она не только отличается высокой прочностью, но и обладает высокой устойчивостью к коррозии, перепадам температуры и механическим повреждениям.
Открытая опора — наиболее распространенный вариант, представляющий собой разборный крепёж из двух планок. В верхней части уголка открытой опоры расположена специальная петля, которая надевается на направляющую пластину.
Скользящие опоры для стропил открытого вида могут отличаться по количеству крепёжных отверстий на опорной площадке (обычно, от 1 до 5 отверстий), а также запасом хода (60 – 160 мм).
Закрытая опора конструктивно похожа на открытый вариант, но отличается цельностью конструкции. Петля для соединения двух частей крепежа в таком виде опор закрыта, и направляющая продевается через нее.
Хотя закрытые опоры надёжнее открытых за счет цельной конструкции и способны, как правило, выдержать более высокие нагрузки, их монтаж сложнее, чем у открытых. Именно поэтому, многие мастера отдают предпочтение именно открытому виду скользящих опор.
Процесс монтажа скользящих опор может отличаться в зависимости от конструкции каждого дома, а также используемых материалов.
Ниже мы приведём описание стандартного процесса установки стропильной системы:
Скользящие опоры для стропил — незаменимый крепёж при возведении частных деревянных домов.
Любой деревянной крыше свойственно со временем изменять свою геометрию — в процессе усадки или при расширении из-за повышенной влажности. Скользящая опора же позволяет нивелировать эти негативные эффекты и сразу перейти к отделке крыши, не дожидаясь полной усадки, которая может занимать до года.
Несмотря на подвижность, скользящие опоры обладают высокой прочностью, а стропильные системы, созданные с их использованием, способны выдержать высокие ветровые или снеговые нагрузки.
И хотя схема монтажа скользящих опор сперва может показаться не простой, на деле процесс возведения стропильной системы с их использованием значительно быстрее и проще, чем при использовании стандартного жесткого крепления — благодаря значительному сокращению доли ручного труда.
Натуральное дерево — один из самых популярных материалов для домостроения, не теряющий своей привлекательности и актуальности и по сей день. Это экологически чистый, доступный и распространённый в наших широтах материал с высокими показателями тепло- и звукоизоляции, прекрасно подходящий для быстрого возведения малоэтажных частных домов.
Пожалуй, главным недостатком использования при строительстве деревянных элементов — бруса, балок или стропил является последующая усадка всей конструкции. Это не позволяет сразу приступить к отделке, а также негативно влияет на прочность и долговечность сооружения.
Для того чтобы решить эту проблему, было разработано несколько универсальных видов крепежа — опор, предназначенных специально для компенсации усадки древесины. В этой статье мы поговорим об одном из видов такого крепежа — скользящих опорах для стропил, а также рассмотрим его основные типы, преимущества и особенности монтажа.
Конструкция и основные особенности
Разберём конструкцию скользящей опоры для стропил. Она состоит из двух изогнутых пластин:- Стационарной направляющей — крепится на стропильную ногу.
- Уголка с опорной площадкой — представляет собой изогнутую пластину, которая крепится на мауэрлат, балку перекрытия или верхний венец.
Как же работает скользящая опора? Начать, пожалуй, стоит с «запаса хода» — важнейшей характеристики скользящих опор, зависящей от расстояния выгнутой части стационарной направляющей — между двумя участками с отверстиями для крепления. Именно запас хода обуславливает подвижность опоры и её способность подстраиваться под изменяющиеся размеры и геометрию конструкции. В момент расширения или сужения древесины подвижная часть опоры скользить в пределах доступного запаса хода, компенсируя тем самым деформацию из-за нагрузок и переменной влажности.
Т.к. в процессе эксплуатации скользящая опора подвергается большим нагрузкам, для её изготовления подходят только прочные и надёжные материалы. Обычно таким материалом является низкоуглеродистая оцинкованная сталь. Она не только отличается высокой прочностью, но и обладает высокой устойчивостью к коррозии, перепадам температуры и механическим повреждениям.
Виды скользящих опор для стропил
Скользящие опоры для стропил бывают двух видов:- Открытая опора
- Закрытая опора
Открытая опора — наиболее распространенный вариант, представляющий собой разборный крепёж из двух планок. В верхней части уголка открытой опоры расположена специальная петля, которая надевается на направляющую пластину.
Скользящие опоры для стропил открытого вида могут отличаться по количеству крепёжных отверстий на опорной площадке (обычно, от 1 до 5 отверстий), а также запасом хода (60 – 160 мм).
Закрытая опора конструктивно похожа на открытый вариант, но отличается цельностью конструкции. Петля для соединения двух частей крепежа в таком виде опор закрыта, и направляющая продевается через нее.
Хотя закрытые опоры надёжнее открытых за счет цельной конструкции и способны, как правило, выдержать более высокие нагрузки, их монтаж сложнее, чем у открытых. Именно поэтому, многие мастера отдают предпочтение именно открытому виду скользящих опор.
Монтаж скользящих опор для стропил
Процесс монтажа скользящих опор может отличаться в зависимости от конструкции каждого дома, а также используемых материалов.
Ниже мы приведём описание стандартного процесса установки стропильной системы:

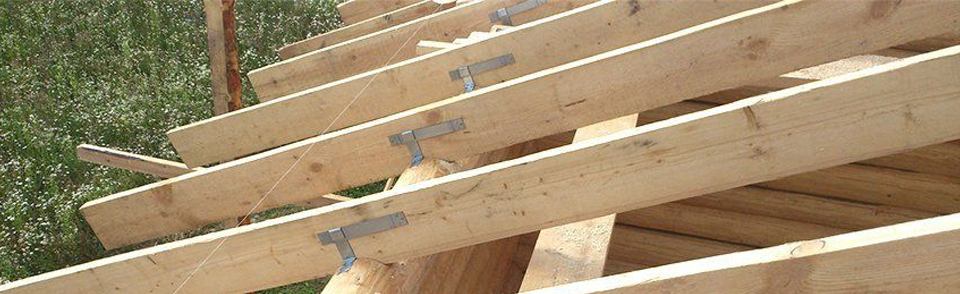

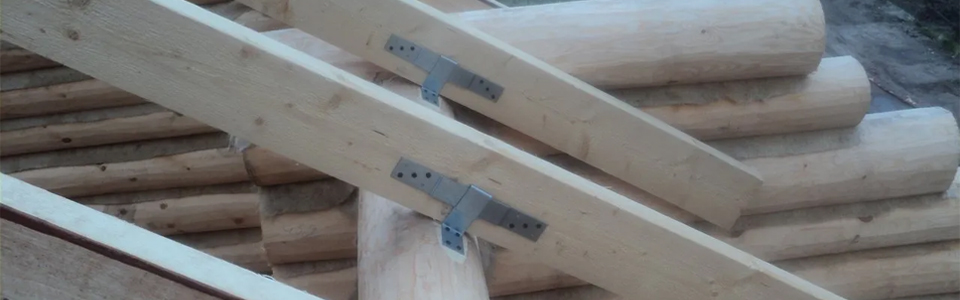

- На несущие стены дома устанавливается мауэрлат (или верхние венцы, если стены выполнены из бревна или бруса)
- На стропильной ноге делается запил под мауэрлат. Иногда запил, наоборот, делается под стропильную ногу в самом мауэрлате, но это может снизить прочность конструкции.
Важно! Никогда не следует делать запил на стропиле больше чем на треть её ширины, так как это сильно снижает её несущую способность. - Стропильная пара (первый и последний элемент) устанавливаются в подготовленные пазы и на неё при помощи саморезов по дереву устанавливаются стационарные направляющие пластины — параллельно ребрам стропил.
- Уголок опоры крепится так, чтобы его начальное расположение было в самом низу направляющей планки. Уголок также крепится саморезами.
- В верхней части концы стропильных ног фиксируются гвоздями или при помощи пластин, соединенных между собой шпилькой.
- Устанавливаются остальные элементы конструкции.
- Каждая следующая опора должна быть расположена параллельно предыдущей и строго перпендикулярно несущему бревну. В противном случае в процессе усадки, одна или несколько опор могут перекоситься и привести к постепенному разрушению всей конструкции.
- Каждая опора должна иметь свободный ход и не заклиниваться при движении. Для этого опоры монтируются под прямым углом в 90 градусов.
Нередко можно услышать, что деревянные дома «дышат». Это вовсе не означает, что стены такого дома пропускают сквозняк, как может показаться сперва. Дышащим называют строительный материал, способный впитывать избыточную влагу, удерживающий её в себе, а затем выпускающий обратно в воздух.
Учитывая то, что дерево может всегда увеличиться или уменьшаться в размере, никогда не стоит располагать скользящие опоры так, чтобы их запас хода оказался максимально возможным.
Учитывая то, что дерево может всегда увеличиться или уменьшаться в размере, никогда не стоит располагать скользящие опоры так, чтобы их запас хода оказался максимально возможным.
Преимущества скользящих опор для стропил
Скользящие опоры для стропил — незаменимый крепёж при возведении частных деревянных домов.
Любой деревянной крыше свойственно со временем изменять свою геометрию — в процессе усадки или при расширении из-за повышенной влажности. Скользящая опора же позволяет нивелировать эти негативные эффекты и сразу перейти к отделке крыши, не дожидаясь полной усадки, которая может занимать до года.
Несмотря на подвижность, скользящие опоры обладают высокой прочностью, а стропильные системы, созданные с их использованием, способны выдержать высокие ветровые или снеговые нагрузки.
И хотя схема монтажа скользящих опор сперва может показаться не простой, на деле процесс возведения стропильной системы с их использованием значительно быстрее и проще, чем при использовании стандартного жесткого крепления — благодаря значительному сокращению доли ручного труда.
